型號：SBW系列
分度號：pt100、K、B、J、E、N、B、R、S（可選）
量程：-200-1800℃內任選
輸出信號：4-20mA 1-5V、2-10V可選
品牌：武漢天康
咨詢電話：18971586118
|

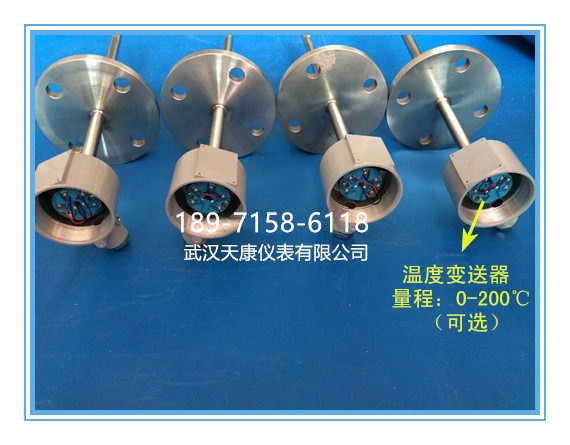

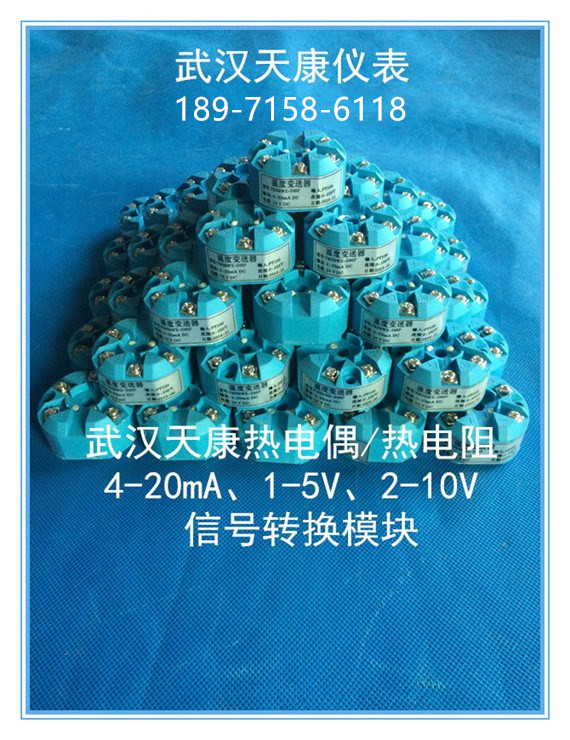

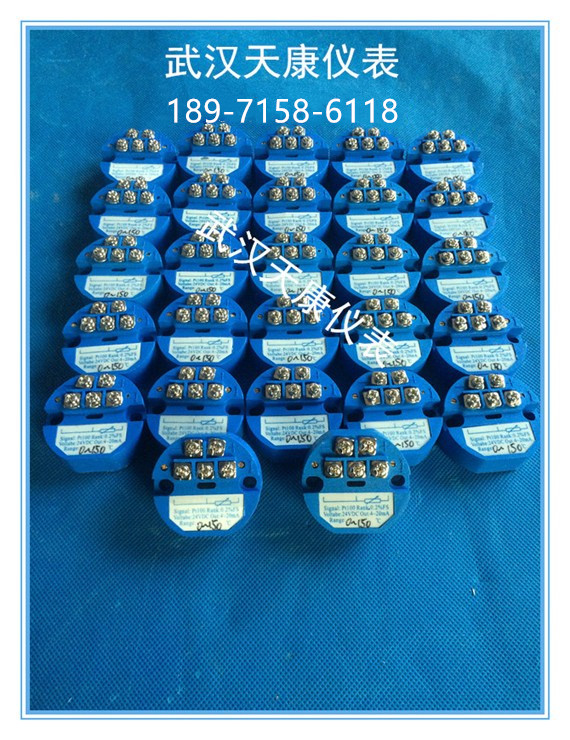

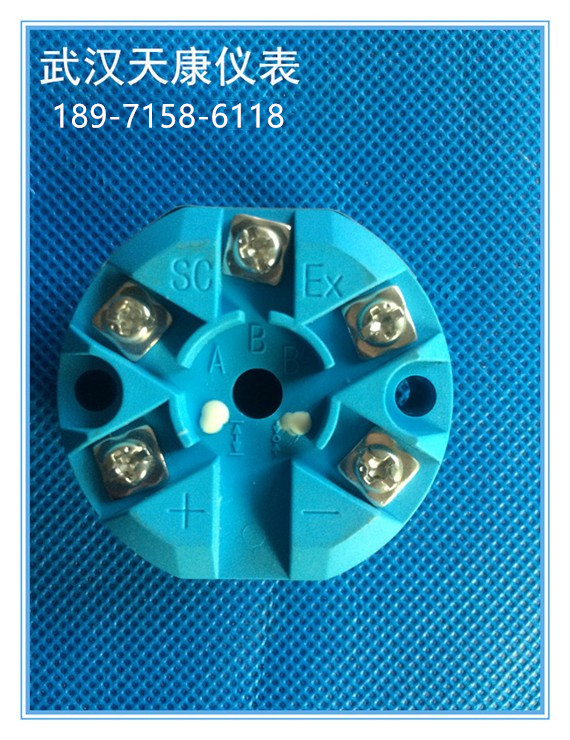

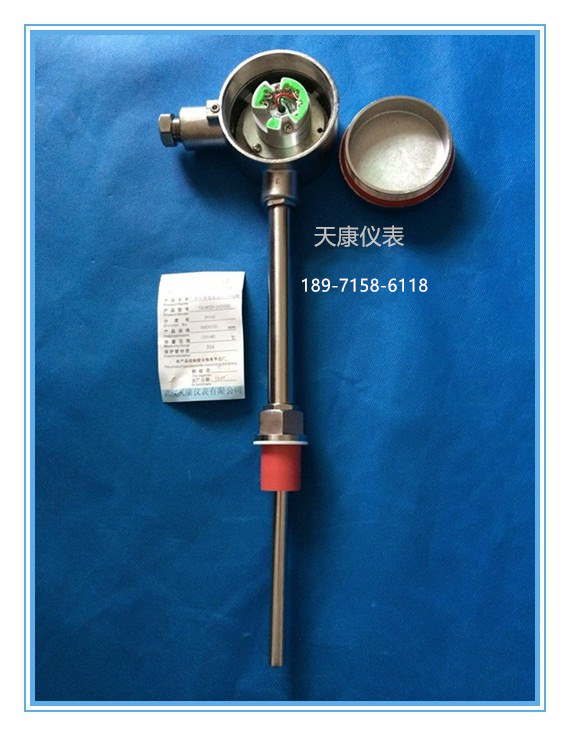

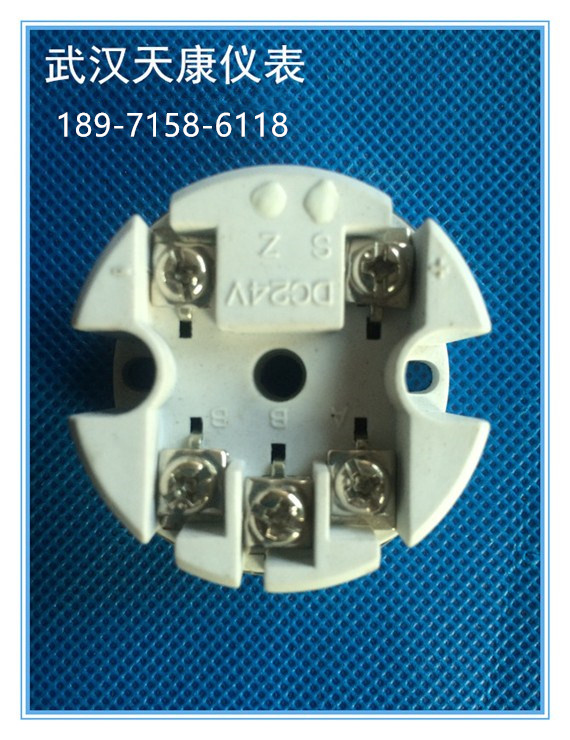

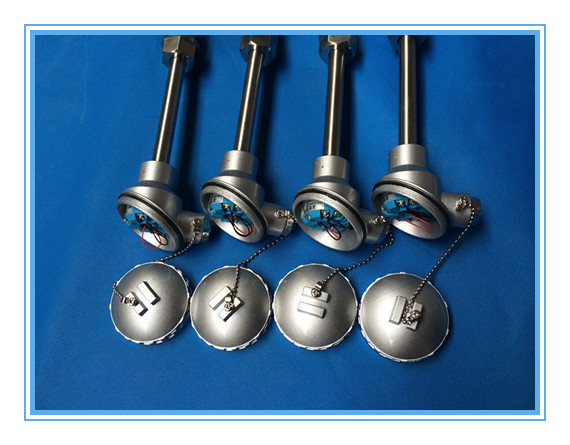

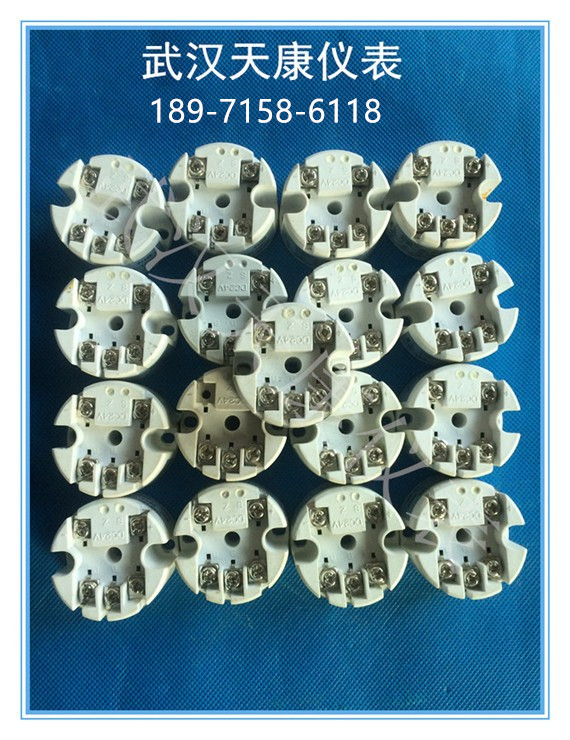

細節展示
|
服務熱線：18971586118
|
|
應用場合
|
服務熱線：18971586118
|
|
工作原理
|
服務熱線：18971586118
|
一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
一體化熱電阻溫度變送器是體積比較小的、可以安裝到熱電阻的接線盒內的溫度變送器。一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。
一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化溫度變送器的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可應用戶要求做成防爆型或防火型測量儀表。
一體化安裝形式，體積緊湊、高性價比，經濟實用、輸出二線制4～20mA信號,按符合國際IEC標準的最新防爆規程GB3836設計; 防爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
|
