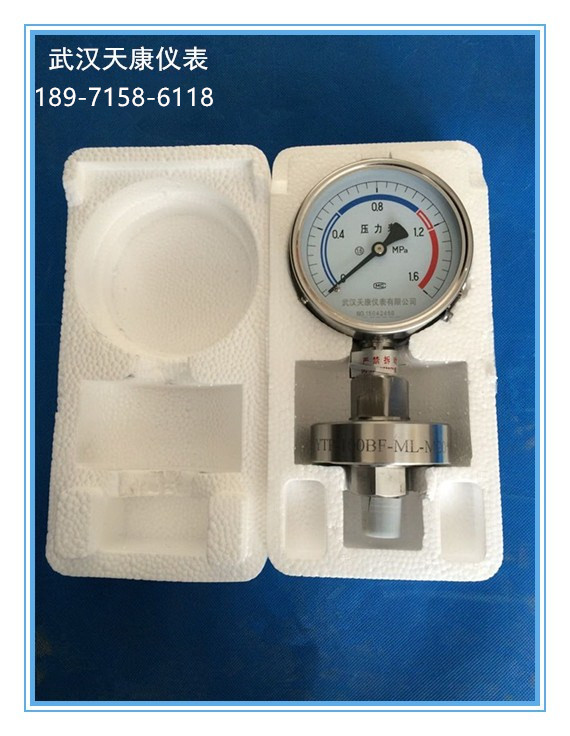

隔膜壓力表適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合。
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品、衛生系統和制堿等工業部門生產過程中測量流體介質的壓力之用。 隔膜壓力表結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
隔膜壓力表的用途
當我們測量一般氣體、水和油液的壓力時，可選用一般壓力表：當測量硝酸。磷酸、強堿的壓力時，可用不銹鋼壓力表。但是當被測量的介質有很強的腐蝕性（如鹽酸、濕氯氣、二氯化鐵），有很高的粘度（如乳膠），易結晶（如鹽水），易凝固（如熱瀝青），有固態浮游物（如污水），則再選用以上壓力表是不可行的，因?yàn)榫褪荢US316不銹鋼管也會被鹽酸腐蝕，瀝青和污水中的浮游物很快會將壓力表的導壓孔堵塞，而使儀表失去使用功能。隔膜壓力表則能解決這些問題，人們可以根據不同的強腐蝕介質而選用不同的耐腐蝕隔膜膜片材質而起到防腐的作用。
1、溫度特性：
由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。 2、精度等級：1.6級；2.5級
3、測量范圍（Mpa)螺紋連接式：~0.1~0/0~60/0~100
法蘭連接式：~0.1~0/0~25
卡箍衛生型：~0.1~0/0~2.5
4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭添加(Ta)及氟塑料(F4)。
5、內部填充工作液：(1)硅油 ；(2)根據客戶需求填充
6、工作條件：
(1)溫度：環境溫度-20~+55℃；被測介質溫度-20~+55℃
(2)工作壓力：靜負荷：用至測量上限值的3/4
(3) 交變負荷：用至測量上限值的2/3
(4) 短時壓力：用至測量上限值
7 、連接尺寸
(1)螺紋連接：M20*1.5(G3/8″ G1/2″)
(2)法蘭連接：
A.機械工業部標準JB81-94《平焊鋼法蘭》
B.化學工業部標準《耐酸平焊鋼法蘭》
C.根據用戶需求定制
8、儀表外徑：φ60mm；φ75mm；φ100mm；φ150mm
9、儀表執行標準JB/T8624-1997
