WSS系列衛生型雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-20℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
衛生型雙金屬溫度計的工作原理是利用二種不同溫度膨脹系數的金屬，為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀，當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是-20℃-+500℃，允許誤差均為標尺量程的1%左右。
分類及選型須知:
1、分類
按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、和萬向型三種。

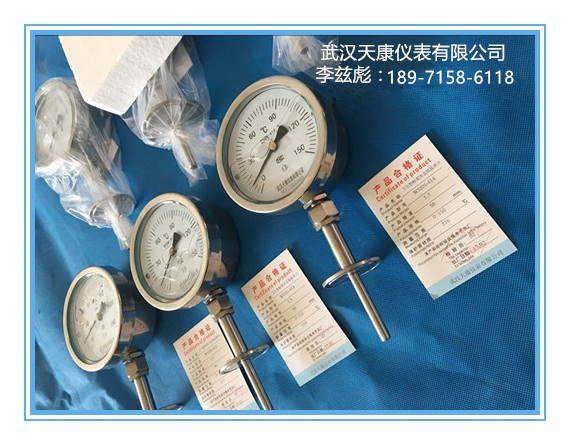

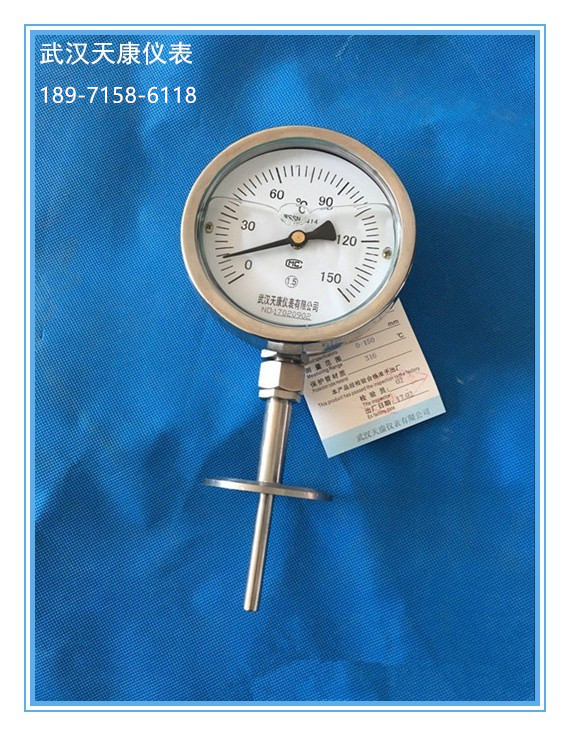

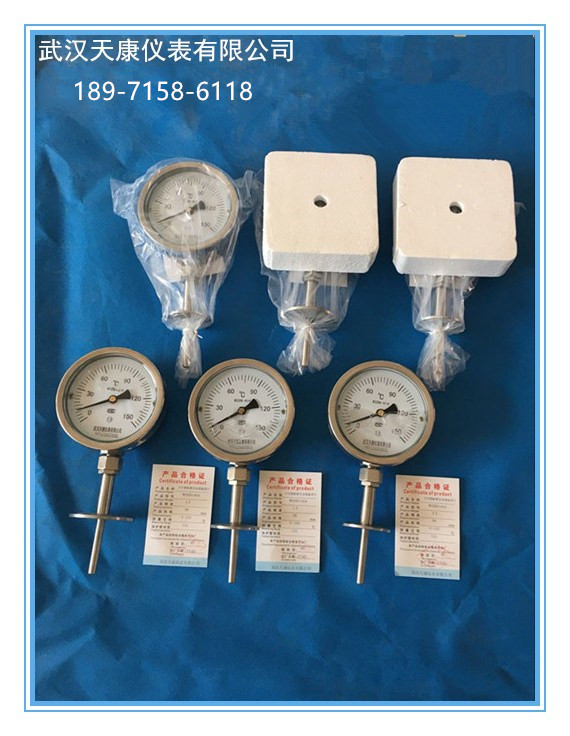

衛生型雙金屬溫度計
①軸向型雙金屬溫度計：指針盤與保護管垂直連接。
②徑向型雙金屬溫度計：指針盤與保護管平行連接。
③萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。
2、安裝固定形式 為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。
型號命名方式:
W S S □□□□——防護形式
無-普通型
安裝固定方式W-防護型
0-無固定裝置F-防腐型
結構形式1-可動外螺紋
0-軸向型2-可動內螺紋
1-徑向型3-固定螺紋
2-135°向型4-固定螺紋
表殼公稱直徑6-卡套法蘭
3-φ60 4-φ100 5-φ150
感溫元件是雙金屬 金屬膨脹式
選型須知:
衛生型雙金屬溫度計在選用雙金屬溫度計時要充分考慮實際應用環境和要求，如：表盤直徑、精度等級、安裝固定方式、被測介質種類及環境危險性等。除此之外，還要重視性價比和維護工作量等因素?！〈送?，雙金屬溫度計在運輸、安裝、使用過程中，應避免碰撞溫度探桿，為保證測量的準確性，探桿插入被測介質的長度應不小于探桿長度的2/3，安裝時禁止扭動儀表外殼！
